小盒子支持的组网方案和注意事项

部分组网方式需要开启 UPnP 或 DMZ。UPnP 对多设备有效，DMZ 只能设置一台设备。开启 DMZ 可能导致 UPnP 失效，建议开启 UPnP。

相关操作参见开启 UPnP和光猫配置 DMZ 到路由器。

1. 直连光猫拨号

通过光猫拨号、设备直连光猫时，需要在光猫上开启 UPnP，并关闭 DMZ。

2. 直连路由器

通过路由器拨号、设备直连路由器时，需要在路由器上开启 UPnP，并关闭 DMZ。

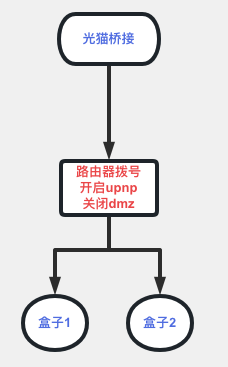

3. 光猫桥接 + 路由器拨号

将光猫设置为桥接模式。路由器上游连接光猫，下游连接设备，在路由器上开启 UPnP，并关闭 DMZ。

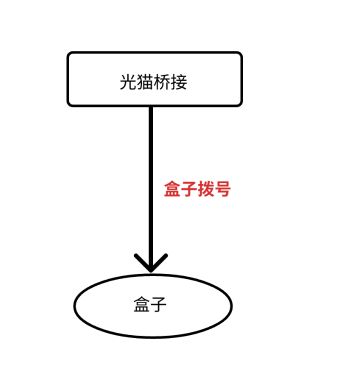

4. 光猫桥接，盒子拨号

将光猫设置为桥接模式，然后直连设备，在小程序上配置服务器拨号。配置方法参见《分仓云小程序拨号》。

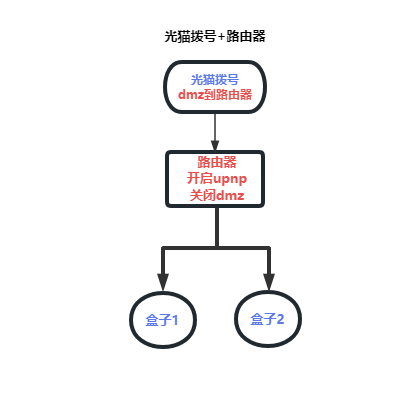

5. 光猫拨号 + 路由器（不推荐）

光猫拨号，路由器上游连接光猫，下游连接设备。光猫设置 DMZ 到路由器，在路由器上开启 UPnP，并关闭 DMZ。

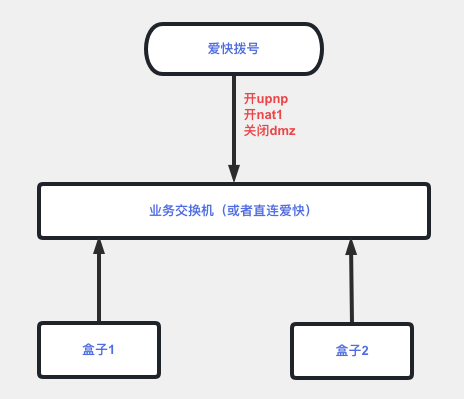

6. 爱快汇聚

使用爱快汇聚的设备，需要在爱快上开启 UPnP、开启 NAT1，并关闭 DMZ。

7. 组网方案与网络配置类型的对应关系

7.1 单拨

单拨是指跑业务的线路只有一条，且不需要在分仓云拨号或配置 IP。符合以下任意一种场景时，扫码绑定时的网络配置类型不要勾选“多线路拨号”：

• 设备与路由器直连。
• 绑定设备前已经自行拨号成功，不需要在分仓云上拨号。
• 设备与光猫直连，但光猫不是桥接模式。
• 软路由汇聚后连接设备。

如果不符合上述场景，请继续核对下面的多拨场景。如果两者都不符合，请向商务反馈。

7.2 多拨

符合以下任意一种场景时，扫码绑定时的网络配置类型选择**“多线路拨号”**：

• 设备连接多个光猫，无论使用 DHCP、静态 IP 还是拨号，都属于多拨。
• 设备直连一个光猫并且桥接拨号。虽然实际只有一条线路，但需要由分仓云平台负责拨号。

7.3 多拨类型确认

拨号类型	适用场景
服务器拨号	光猫为桥接模式，需要在小程序填写账号、密码进行拨号
静态多 IP	光猫的上网方式为静态 IP，或运营商提供了静态 IP 和网关信息
DHCP 多 IP	光猫的上网方式为自动获取 IP 地址或 DHCP 模式
